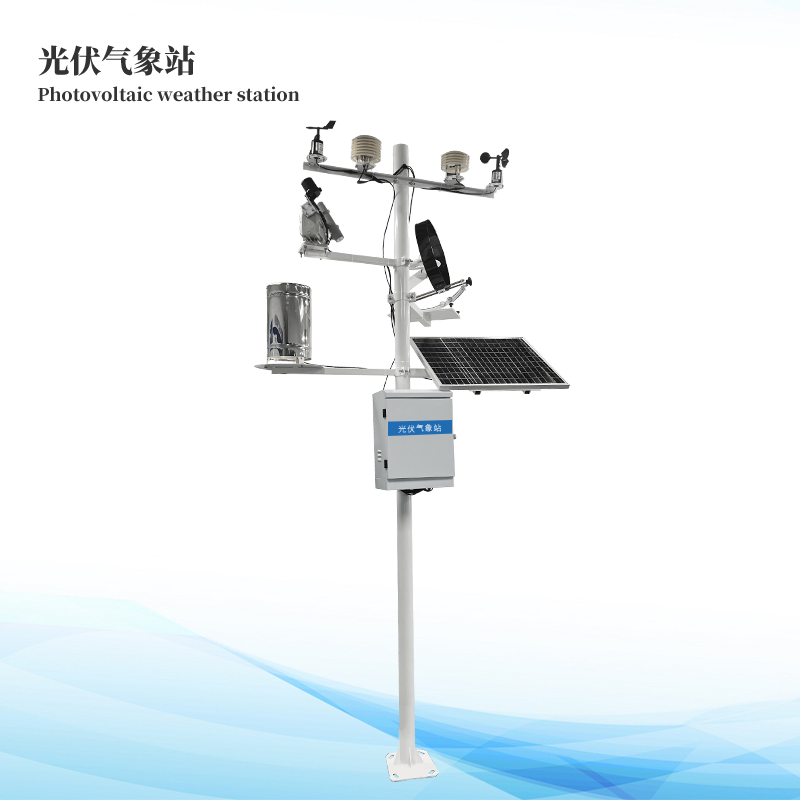

产品简介：太阳能发电情形监测站知足国家标准要求切合光伏电站最新上报省调各项数据要求及逻辑对应关系，并支持后续新参数的二次升级。接纳磷七稳固性的太阳总辐射传感器，具有完善的余弦特征、快速响应、零偏移和宽温度响应的性能，确保辐射数据准确稳固
一、计划适用规模
漫衍式光伏发电是指在用户所在园地或周围建设运行，以用户侧自觉自用为主、多余电量上网且在配电网系统平衡调理为特征的光伏发电设施。为了包管光伏电站的正常运行以及数据剖析，通常需要配备漫衍式光伏发电情形监测系统来监控太阳总辐射、周边情形温度、风速风向、光伏组件温度等指标。漫衍式光伏发电情形监测系统可以毗连到监控系统上，由监控系统对情形监测系统的数据举行显示、纪录及剖析，也可以毗连到逆变器控制系统、由控制系统对传感器数据举行剖析，包管光伏电站的有用运行。
二、产品形貌
该型号知足国家标准要求切合光伏电站最新上报省调各项数据要求及逻辑对应关系，并支持后续新参数的二次升级。接纳磷七稳固性的太阳总辐射传感器，具有完善的余弦特征、快速响应、零偏移和宽温度响应的性能，确保辐射数据准确稳固。我公司有多年来效劳海内外光伏电站用户的富厚履历，传感器库存富足，完整的生产流水线，成熟的仪器装备调试手艺能力，全方位的售后跟踪效劳，快捷的物流运输系统。
三、典范应用
1、太阳能光伏发电、太阳能资源评估
2、太阳能系统监控、大气能量平衡研究
3、卫星反演获得的太阳辐射数据校准和验证
4、热应力研究、热交流研究、天气转变研究
5、电站初期光资源预估处置惩罚，营收评估
四、产品实验规范
漫衍式光伏发电情形监测系统的选址需要思量许多因素，站点应该建设在整年从日出到日落都不受遮蔽的地方。我公司依据国际视察要领、国家视察规范、电力行业标准及多年富厚的现场选址、情形监测系统装置调试履历，给光伏电站相关职员提供详细专业的规范指导文件。
五、产品手艺参数
型号:JD-FGF9
供电:DC12V
输出:RS485 MODBUS RTU协议
供电方法:太阳能供电/DC12V/AC220V/UPS
波特率:4800—115200默认波特率：9600
事情温度：-30°C?+70°C
存储温度：-40°C~+80°C
事情湿度：0~100%RH
防护品级：IP65
通讯模式：Wifi/GPRS/RS485/无线点对点
输出航插：IP68 SP13-6
数据吸收模式：无线数据云平台APP/PC/网页有线单机软件二次开发通讯接口
承载形式：牢靠支架1.5m/2.2m/3m
六、检测数据参数
| 传感器名称 | 丈量规模 | 准确度 | 区分率 |
| 情形温度 | - 40—123. 8°C | ±0. rc | o. rc |
| 情形湿度 | 0—100%RH | ±2%RH | 0. 1%RH |
| 最高温度 | -40 ?123.8C | +o. rc | o. rc |
| 最低温度 | -40 ?123.8C | +o. rc | o. rc |
| 露点温度 | - 40—123. 8°C | +o. rc | o. rc |
| 风速 | 0?60m/s | 土 2% (W20m/s ), ± 2%+0. 03V m/s (>20 m/s ) | 0. Im/s |
| 2分钟风速 | 0?60m/s | ± 2% (W20m/s), +2%+0. 03V m/s ( >20 m/s ) | 0. Im/s |
| 10分钟风速 | 0?60m/s | ± 2% (W20m/s), +2%+0. 03V m/s ( >20 m/s ) | 0. Im/s |
| 风向 | 0 ?359° | ±2。 | r |
| 气压 | 300—UOOhPa | ±0. 12hPa | 0. IhPa |
| 组件温度 | -40?100C | ±0. rc | o. rc |
| 水平总辐射 | 0~2000w/m2 | W5% | lw/m2 |
| 水平总辐射日累计 | 0—999. 9MJ/m2 | W5% | 0. IMJ/ni2 |
| 水平总辐射月累计 | 0—9999MJ/m2 | W5% | lMJ/m2 |
| 水平总辐射年累计 | 0—9999MJ/m2 | W5% | lMJ/m2 |
设计实验标准
《气象仪器及视察要领指南》天下气象组织（WMO）仪器和视察要领委员会（CIMO）及IEC（国际电工手艺委员会）国家电网公司企标Q/GDW 617-2011《光伏电站接入电网手艺划定》国家电网公司企标Q/GDW 618-2011《光伏电站接入电网测试规程》
《并网光伏发电系统工程验收手艺规范》
《QX/T61-2007地面气象视察规范》《QX/T-2000II自动气象站行业标准》
《QX/T74-2007风电场气象视察及资料审核、校勘手艺规范》
